Modüler Hücre

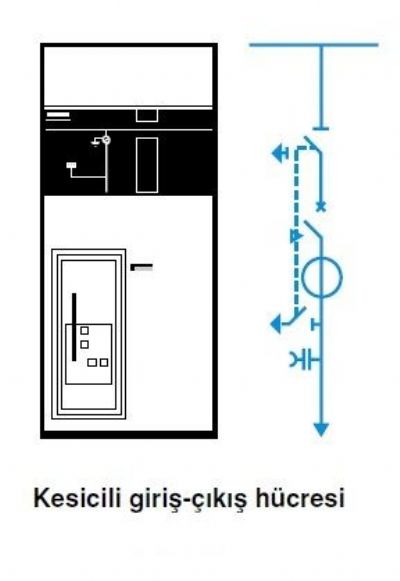

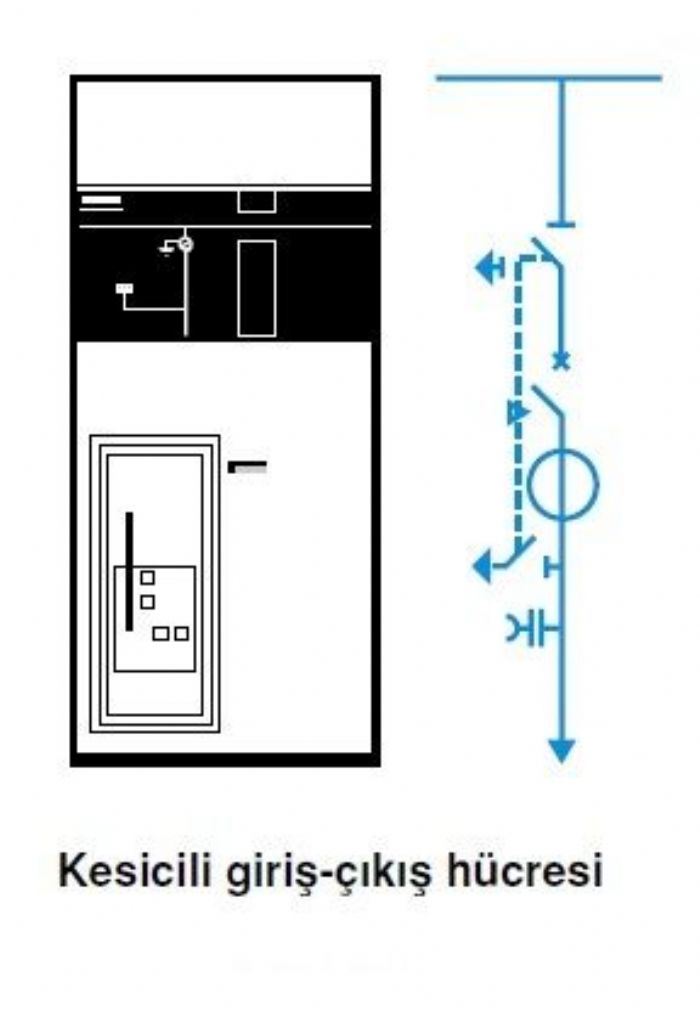

Kesicili Giriş Çıkış Hücresi

Genel tanım

OG hattını korumak amaçlı kullanılır.Akım trafosu,röle,kesici ile koruma yapılır. Ayarlanan değerlerin üstüne çıkınca kesiciye açma yada kapama komutu verir



İçerik

Bara: Ekipmanların birbirine bağlanmasını sağlayan bakır ünitelerdir.

Yük ayırıcısı; aktif bölümleri epoksi reçineden yapılmış içine mühürlü basınç sistemi ile sf6 gazı doldurulmuş hazne içerisinde yer alan, yük altında açma kapama yapabilen orta gerilim şalt cihazlarıdır. Üç konumu vardır açık, kapalı ve topraklanmış. Sf6  gazı içerisindeki topraklama ayırıcısı kısa devre üzerine kapama yeteneğine sahiptir.

Toprak ayırıcısı: Gerilim altında bulunmayan elektrik devrelerinin toprakla irtibatını sağlar. Hava yalıtımlıdır

Kesici : Kısa devre de dâhil olmak üzere her türlü yük altında açıp kapama yapabilen devre elemanıdır. Görevi kapalıyken yük akışını kesmektir. Kısa devre vs.. karşı devreyi korur. Üç kutupludur. Bütün aktif kısımları sf6 gazı ile doldurulmuş muhafaza içerisindedir.  Önden ve yandan mekanizmalı çeşitleri vardır.

Akım Trafosu:  Baradan geçen akımı ölçme veya koruma amaçlı olarak istenen değere düşürür.  Epoksi reçine yada LPCT setli olarak kullanılır. Uçları açık bırakılmaz.

Röle: Baradaki enerjinin analog veya dijital sinyale dönüştürülerek ilgili mekanizmaları ölçü aletlerini ve insan makine ara birimlerini vektörel değerlere göre çalıştırma amacıyla kullanılır.

Gerilim göstergeleri: Hücrede kablo bağlantı noktasında enerji olup olmadığını gösteren kapasitif gerilim göstergesi ışıklı paneli hücre ön yüzündedir.

Isıtıcı: Havayı kurutarak rutubet oluşmasını engeller.

Boyutlar

Kesicili Giriş Çıkış Hücresi

Genişlik

Derinlik

Yükseklik

36kV

1000mm

1400mm

2250mm

6 - 12 - 17,5 - 24 kV

750mm

840mm

1600mm
