Modüler Hücre

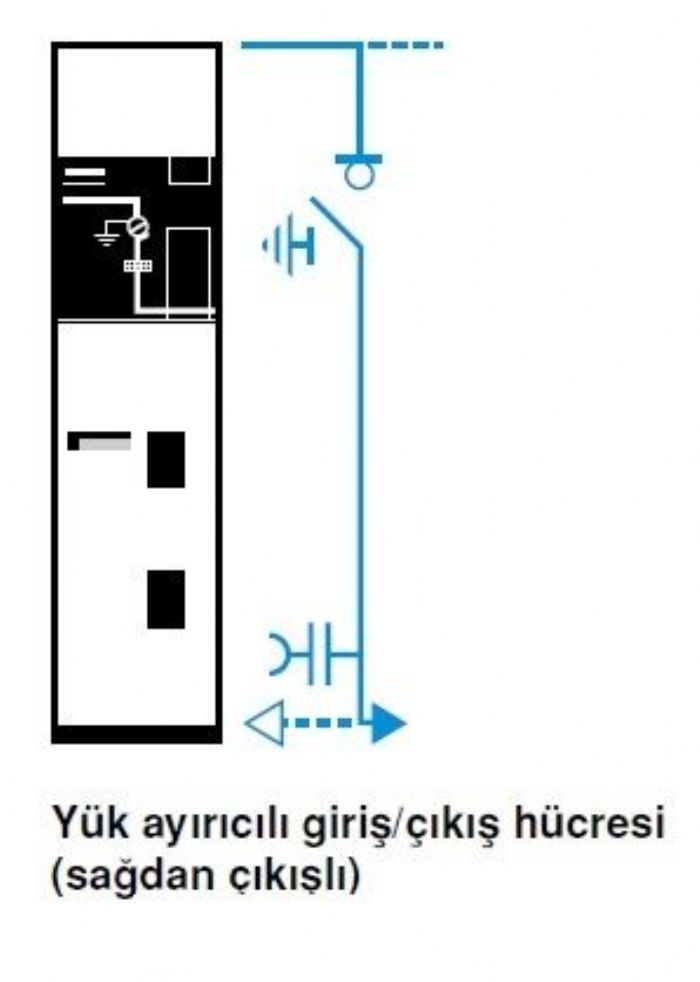

Yandan çıkışlı yük ayırıcılı giriş çıkış

Genel tanım

36 Kv’a kadar OG hatlarının giriş ve çıkışlarında kullanılır. SF6 gazlı ayırıcısı ve gerilim indikatörüne sahip. Motor ve AGD(arıza gösterge düzeneği) ile kullanılabilir.Giriş enerjisini açıp kapamaya yarar



İçerik

Bara: Ekipmanların birbirine bağlanmasını sağlayan bakır ünitelerdir.

Yük ayırıcısı; aktif bölümleri epoksi reçineden yapılmış içine mühürlü basınç sistemi ile sf6 gazı doldurulmuş hazne içerisinde yer alan, yük altında açma kapama yapabilen orta gerilim şalt cihazlarıdır. Üç konumu vardır açık, kapalı ve topraklanmış. Sf6  gazı içerisindeki topraklama ayırıcısı kısa devre üzerine kapama yeteneğine sahiptir.

Toprak ayırıcısı: Gerilim altında bulunmayan elektrik devrelerinin toprakla irtibatını sağlar. Hava yalıtımlıdır

Gerilim göstergeleri: Hücrede kablo bağlantı noktasında enerji olup olmadığını gösteren kapasitif gerilim göstergesi ışıklı paneli hücre ön yüzündedir.

Isıtıcı: Havayı kurutarak rutubet oluşmasını engeller.

Boyutlar

Yük Ayırıcılı Giriş Çıkış  Hücresi

Genişlik

Derinlik

Yükseklik

36kV

750mm

1400mm

2250mm

6 - 12 - 17,5 - 24 kV

375-500mm

840mm

1600mm
