Bara: Ekipmanların birbirine bağlanmasını sağlayan bakır ünitelerdir.
Yük ayırıcısı; aktif bölümleri epoksi reçineden yapılmış içine mühürlü basınç sistemi ile sf6 gazı doldurulmuş hazne içerisinde yer alan, yük altında açma kapama yapabilen orta gerilim şalt cihazlarıdır. Üç konumu vardır açık, kapalı ve topraklanmış. Sf6 gazı içerisindeki topraklama ayırıcısı kısa devre üzerine kapama yeteneğine sahiptir.
Toprak ayırıcısı: Gerilim altında bulunmayan elektrik devrelerinin toprakla irtibatını sağlar. Hava yalıtımlıdır
Gerilim göstergeleri: Hücrede kablo bağlantı noktasında enerji olup olmadığını gösteren kapasitif gerilim göstergesi ışıklı paneli hücre ön yüzündedir.
Isıtıcı: Havayı kurutarak rutubet oluşmasını engeller.
Boyutlar
|

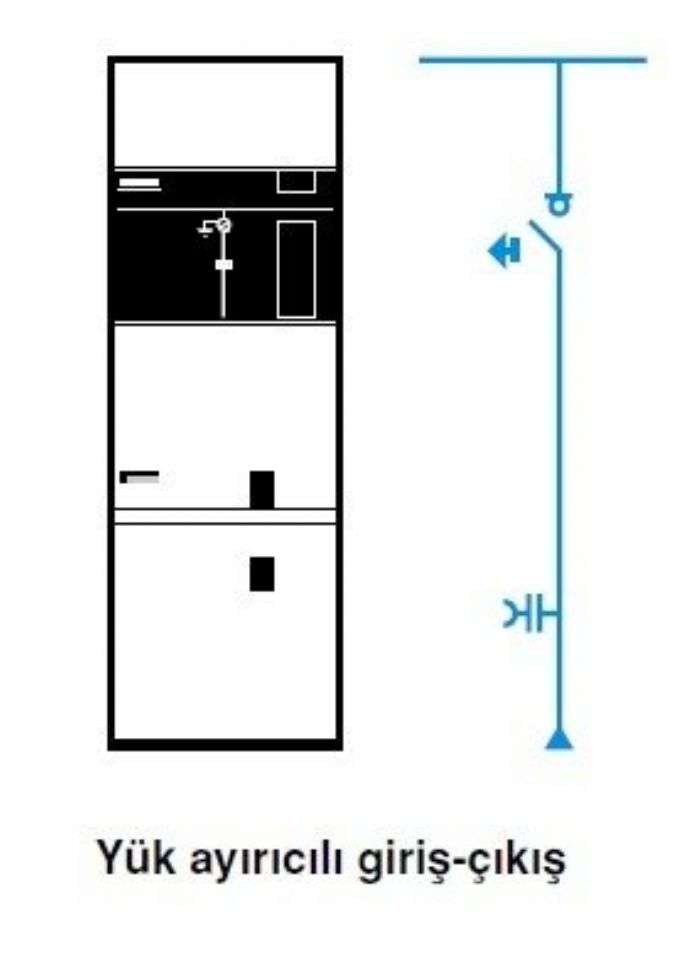

Yük Ayırıcılı Giriş Çıkış Hücresi
|
Genişlik
|
Derinlik
|
Yükseklik
|
|
36kV
|
750mm
|
1400mm
|
2250mm
|
|
6 - 12 - 17,5 - 24 kV
|
375-500mm
|
840-960mm
|
1600-1800mm
|
