Beton Köşkler

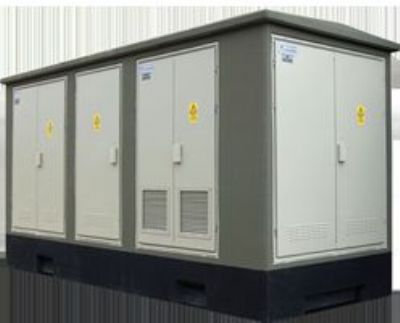

5.35m Beton Köşkler

Genel Özellikler

Monoblok beton trafo ve dağıtım köşklerimiz 36 Kv a kadar Sekonder dağıtım sistemlerine uygun, anahtarlama sistemlerini zorlu çevre koşullarına karşı koruyacak şekilde tasarlanmış, alan kullanımını en uygun şekilde gerçekleştiren ürünlerdir.

M-BLOK beton köşkler üç bölümden meydana gelmektedir. Bu bölümler;

  1. Çatı
  2. Gövde
  3. Kapı ve havalandırma panelleridir.

Çatı:

  1. Beton kalitesi TS 500’e göre C35’tir.
  2. En az 2500 N/m2 yüke dayanıklıdır.
  3. Gövde üzerine gerekirse sökülebilecek şekilde monte edilir.
  4. Koruma sınıfı IP23’tür. Ancak isteğe bağlı farklı uygulamalar yapılabilir.
  5. Kar ve yağmur sularının üzerinde birikmemesi ve kolayca akması için, uygun bir eğime sahiptir.

Gövde :

  1. Beton köşklerin taban ve duvarları monoblok yapıdadır.
  2. Beton kalitesi TS 500’e göre C35’tir.
  3. Dış cephe silikon esaslı dış cephe boyası ile boyanır. Farklı renk seçenekleri kullanılabilir.
  4. Duvar kalınlıkları 10 cm’dir.
  5. Koruma sınıfı IP23’tür. Ancak isteğe bağlı farklı uygulamalar yapılabilir.
  6. İç duvarlarda plastik boya uygulanır.
  7. Maruz kalınabilecek en olumsuz işletme koşulları dikkate alınarak, basınç, nem , sarsıntı sismik hareketler gibi parametreler hesaplanır.
  8. Gövdenin alt kısmında zayıf mukavemetli kısımda çeşitli yönde ve miktarda kablo giriş çıkışı yapılabilir.
  9. Taşıma kolaylığı için dört köşesinde kaldırma noktaları belirlenmiştir.

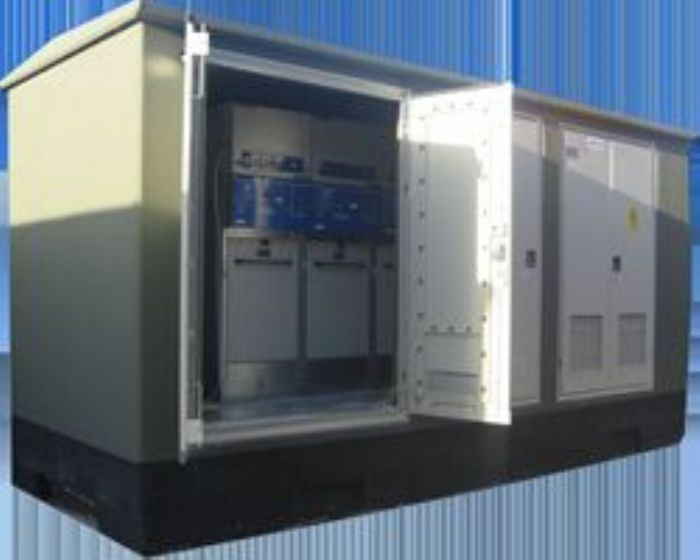

Kapı ve Havalandırma Panelleri:

  • Kapılar ve havalandırma panelleri hazır galvanizli saclardan üretilmekte ve elektrostatik toz boya ile boyanmaktadır.
  • Kapılar,işlemleri kolaylaştıracak şekilde en az 120° açık konumda kalabilecek özelllikte monte edilir.
  • Kapalı konumdaki kapılar, içerden ve dışarıdan 20 joule kadar mekanik zorlanmalara karşı dayanıklıdır.
  • Kapı ve havalandırma panellerinin sayısı ve büyüklükleri projeye göre değiştirilebilir.
  • Kapılar tek anahtarla 3 noktadan kilitlenebilir, asma kilide uygundurlar.
  • Koruma sınıfı IP23’tür. Ancak isteğe bağlı farklı uygulamalar yapılabilir.
  • Havalandırma panelleri filtreme amaçlı kafes tel ile donatılarak küçük cisimlerin köşk içine girmesi önlenmiştir.

Tank/temel Bölümü, 36 kV 1x240 mm kablonun en küçük kıvrılma yarıçapına uygundur.
Köşklerin orta gerilim trafo ve alçak gerilim bölümlerinin ebatları şartnamelere uygun şekilde ölçülendirilmiştir.
İçeriden ve dışarıdan işletmeye uygun tiplerdedirler.
Tek köşkün yetersiz kaldığı projelerden birden çok köşkü bir araya getirilerek çözüm sunabiliriz.

TOPRAKLAMA SİSTEMİ

Beton Köşk içerisindeki ara bölmeler, modüler hücreler, havalandırma panelleri, kapılar, montaj kaideleri ve tüm metal aksamlar potansiyel dengeleme barasına bağlanmıştır.

İÇ AYDINLATMA VE DC BESLEME

Beton köşklerin tüm bölmelerinin 220V AC iç aydınlatması 250 lux aydınlık seviyesinde olacak şekilde düzenlenmiştir. AC beslemenin kesilmesi halinde acil aydınlatma armatürleri devreye girerek iç aydınlatmayı sağlar. Köşklerde bulunan koruma kumanda ve ölçü sistemleri için gerekli olan 24 DC gerilim bakımsız akü redresör grubu ile sağlanır. 110 Voltluk sistemlerde ise farklı bir bakımsız akü redresör gurubuna ihtiyaç vardır.
