ÖZELLİKLER
Genel anlamı ile Kuru Tip Transformatörler; Manyetik devresi ve sargıları yalıtıcı bir sıvıya daldırılmamış olan bir transformatörlerdir. Bu transformatörler 1970’li yıllara kadar sargıları E veya H sınıfı izolasyona sahip iletkenler kullanılarak üretilmişlerdir. Ancak dielektrik dayanımından dolayı genellikle 10 kV seviyesinin üstüne çıkılamamıştır. 1970’li yıllardan itibaren reçine teknolojisinde sağlanan gelişmeler reçinenin işlenmesinde, kısmi deşarj ve reçinenin ömrü ile ilgili problemleri çözmüş ve günümüzde yaygın kullanımı olan (36 kV gerilim seviyesi de dahil) sargıları epoksi reçine ile örtülmüş dökme reçineli kuru tip transformatörler üretilmeye başlanmıştır.

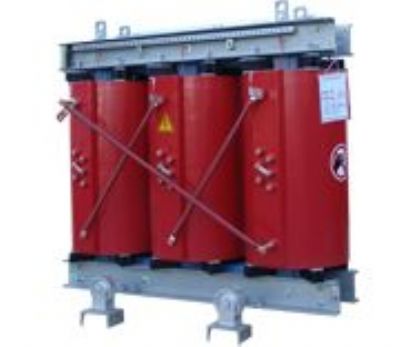

SARGILARI DÖKME REÇİNE EPOKSİ İLE ÖRTÜLMÜŞ KURU TİP TRANSFORMATÖRLERİN YAPISI
Sargıları epoksi reçine ile örtülmüş dökme reçineli kuru tip transformatörlerin yağlı tip trafolara göre başlıca farkı manyetik devrenin ve sargıların yalıtıcı bir sıvıya daldırılmamış olmamasıdır. Sargılar cam elyaf takviyeli epoksi ile örtülmüş ve yalıtılmıştır. Soğutma ortamı havadır.
ÖZELLİKLERİ
1. Sargı yalıtımında kullanılan epoksi kolay tutuşmayan, kendi kendine sönebilen ve arka maruz kaldığında dahi çevreye zehirli gaz yaymayan özelliklere sahiptir.
2. Neme karşı yüksek dayanıklılığa sahiptir. %100 nemli ortamlarda dahi çalışmasında herhangi bir sakıca bulunmamaktadır.
3. Fanlı soğutma sistemi ilavesi ile güç kapasitesinin %50’ye varan oranlarda artırmak mümkün olabilmektedir.
4. Koruma ve sinyal donanımı olarak sadece sargıları, yüksek çevre sıcaklığı veya aşırı üklenmelerin neden olduğu izin verilmeyen aşırı ısınmalara karşı koruyan Sıcaklık Kontrol Sistemi bulunur.
5. Mahfaza içine alınarak insanların yoğun olarak bulunabileceği yerlerde emniyetle kullanılabilir.
6. Sargı yapısı nedeniyle kısa devrelere karşı yüksek dayanıklılık göstermektedir. Bakım gerektirecek herhangi bir parçası mevcut olmadığından işletme ömrü boyunca bakım gerektirmemektedir. Bu nedenle işletme masrafları yok denecek kadar azdır.
KULLANIM ALANLARI
Dağıtım Trafo Merkezleri
Oteller - Marinalar
Ticari Binalar - Is Merkezleri
Hastaneler
Alış veriş Merkezleri
Barajlar
Demiryolu Sistemleri
Pompa Istasyonlari
Hava Alanlari
Fabrikalar
BÖLÜMLERİ
1. A.G girişi
2. Y.G grişi
3. A.G sargısı (sekonder)
4. Y.G sargısı (primer)
5. Boştayken kademe değiştirici
6. Manyetik çekirdek
7. Manyetik çekirdeği sabitleyen parça
8. Tekerlekleri yönlendirilebilen silindir aksamı
9. Topraklama girişi
10.Kaldırma delikleri
11.Etiket lehası
12.Yedek devre kutusu
|
