Bara: Ekipmanların birbirine bağlanmasını sağlayan bakır ünitelerdir.
Yük ayırıcısı; aktif bölümleri epoksi reçineden yapılmış içine mühürlü basınç sistemi ile sf6 gazı doldurulmuş hazne içerisinde yer alan, yük altında açma kapama yapabilen orta gerilim şalt cihazlarıdır. Üç konumu vardır açık, kapalı ve topraklanmış. Sf6 gazı içerisindeki topraklama ayırıcısı kısa devre üzerine kapama yeteneğine sahiptir.
Toprak ayırıcısı: Gerilim altında bulunmayan elektrik devrelerinin toprakla irtibatını sağlar. Hava yalıtımlıdır
Kesici : Kısa devre de dâhil olmak üzere her türlü yük altında açıp kapama yapabilen devre elemanıdır. Görevi kapalıyken yük akışını kesmektir. Kısa devre vs.. karşı devreyi korur. Üç kutupludur. Bütün aktif kısımları sf6 gazı ile doldurulmuş muhafaza içerisindedir. Önden ve yandan mekanizmalı çeşitleri vardır.
Akım Trafosu: Baradan geçen akımı ölçme veya koruma amaçlı olarak istenen değere düşürür. Epoksi reçinelidir. Uçları açık bırakılmaz.
Gerilim trafosu: Baradan geçen gerilimi ölçme vaya koruma amaçlı olarak istenen değere düşürür. Epoksi reçinelidir
Röle: Baradaki enerjinin analog veya dijital sinyale dönüştürülerek ilgili mekanizmaları ölçü aletlerini ve insan makine ara birimlerini vektörel değerlere göre çalıştırma amacıyla kullanılır.
Gerilim göstergeleri: Hücrede kablo bağlantı noktasında enerji olup olmadığını gösteren kapasitif gerilim göstergesi ışıklı paneli hücre ön yüzündedir.
Isıtıcı: Havayı kurutarak rutubet oluşmasını engeller.
|

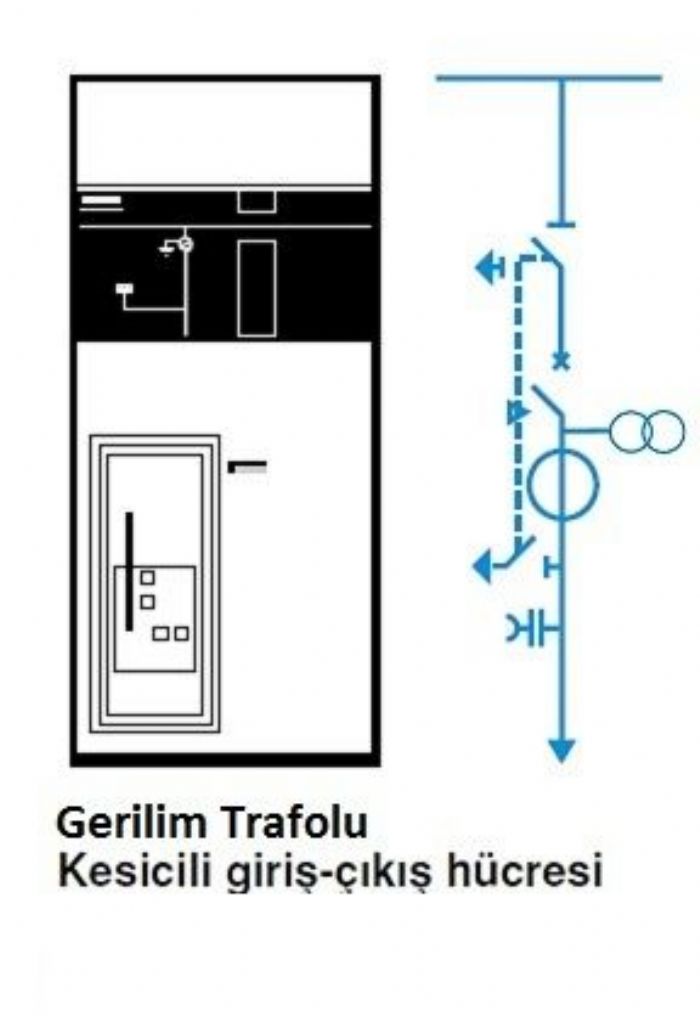

Kesicili Gerilim Trafolu Trafo Koruma Hücresi
|
Genişlik
|
Derinlik
|
Yükseklik
|
|
36kV
|
1000-1500mm
|
1400mm
|
2250mm
|
|
6 - 12 - 17,5 - 24 kV
|
1000mm
|
840mm
|
1600mm
|
