Modüler Hücre

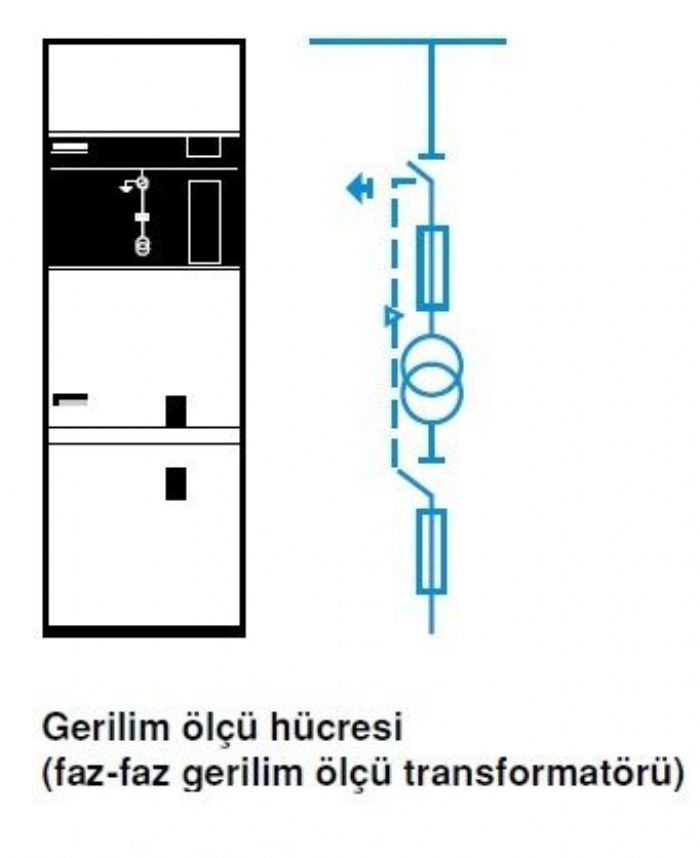

Gerilim trafo hücresi faz-faz

Genel tanım

Gerilim trafoları vasıtasıyla hattaki gerilimi ölçmek için kullanılır



İçerik

Bara: Ekipmanların birbirine bağlanmasını sağlayan bakır ünitelerdir

Yük ayırıcısı; aktif bölümleri epoksi reçineden yapılmış içine mühürlü basınç sistemi ile sf6 gazı doldurulmuş hazne içerisinde yer alan, yük altında açma kapama yapabilen orta gerilim şalt cihazlarıdır. Üç konumu vardır açık, kapalı ve topraklanmış. Sf6  gazı içerisindeki topraklama ayırıcısı kısa devre üzerine kapama yeteneğine sahiptir.

Toprak ayırıcısı: Gerilim altında bulunmayan elektrik devrelerinin toprakla irtibatını sağlar. Hava yalıtımlıdır

Gerilim trafosu: Baradan geçen gerilimi ölçme vaya koruma amaçlı olarak istenen değere düşürür.  Epoksi reçinelidir.

Isıtıcı: Havayı kurutarak rutubet oluşmasını engeller.

Sigorta: Koruma amaçlı kullanılır.

Boyutlar

Gerilim trafo hücresi  faz-faz

Genişlik

Derinlik

Yükseklik

36kV

750mm

1400mm

2250mm

6 - 12 - 17,5 - 24 kV

500mm

840mm

1600mm
