Bara: Ekipmanların birbirine bağlanmasını sağlayan bakır ünitelerdir.
Yük ayırıcısı; aktif bölümleri epoksi reçineden yapılmış içine mühürlü basınç sistemi ile sf6 gazı doldurulmuş hazne içerisinde yer alan, yük altında açma kapama yapabilen orta gerilim şalt cihazlarıdır. Üç konumu vardır açık, kapalı ve topraklanmış. Sf6 gazı içerisindeki topraklama ayırıcısı kısa devre üzerine kapama yeteneğine sahiptir.
Toprak ayırıcısı: Gerilim altında bulunmayan elektrik devrelerinin toprakla irtibatını sağlar. Hava yalıtımlıdır
Akım Trafosu: Baradan geçen akımı ölçme veya koruma amaçlı olarak istenen değere düşürür. Epoksi reçine yada LPCT setli olarak kullanılır. Uçları açık bırakılmaz.
Gerilim trafosu: Baradan geçen gerilimi ölçme vaya koruma amaçlı olarak istenen değere düşürür. Epoksi reçinelidir.
Isıtıcı: Havayı kurutarak rutubet oluşmasını engeller.
Sigorta: Koruma amaçlı kullanılır.
Boyutlar
|

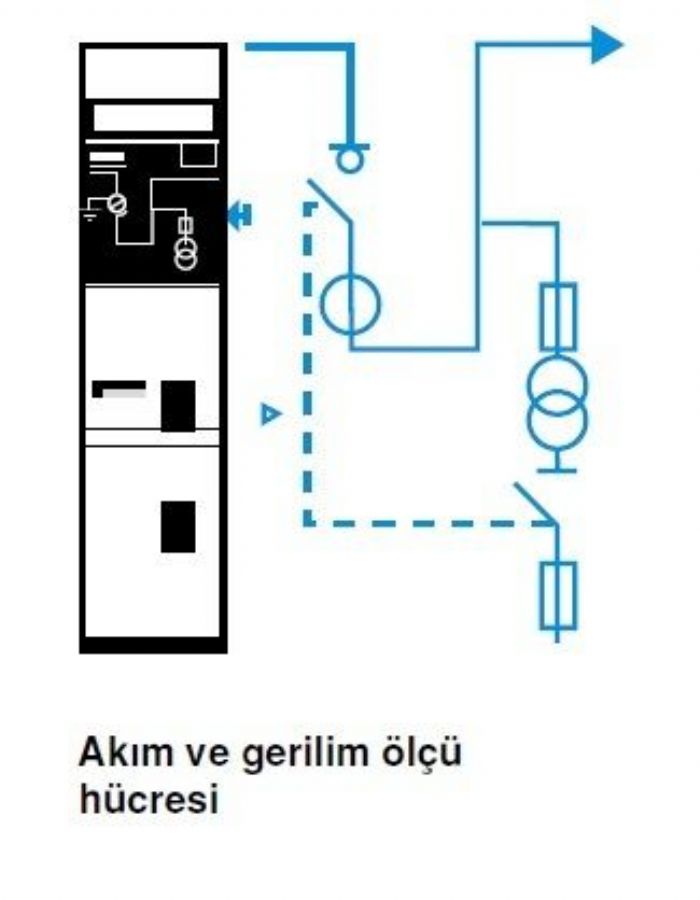

Akım gerilim ölçü hücresi
|
Genişlik
|
Derinlik
|
Yükseklik
|
|
36kV
|
1000mm
|
1400mm
|
2250mm
|
|
6 - 12 - 17,5 - 24 kV
|
750mm
|
840mm
|
1600mm
|
